ເຂື່ອນໄຟຟ້ານ້ຳຊໍ້ Namsor power plant

ປະຫວັດ ຄວາມເປັນມາຂອງເຂື່ອນໄຟຟ້ານ້ຳຊໍ້

ໂຄງການເຂື່ອນໄຟຟ້ານໍ້າຕົກ ນໍ້າຊໍ້ ຕັ້ງຢູ່ ຫົວບ້ານມີໄຊ,ເມືອງວຽງທອງ ແຂວງບໍລິຄຳໄຊ ເຊິ່ງໄດ້ກວມເອົາເນື້ອທີ່ ຈະສຳປະທານທັງຫມົດ 100 Km2ໃນນັ້ນລວມມີ ເນື້ອທີ່ອ່າງໂຕ່ງນ້ຳຝົນ, ເນື້ອທີ່ອ່າງເກັບນໍ້າ, ເນື້ອທີ່ຂອງເຂດການກໍ່ສ້າງໂຄງການ, ແລະ ເນື້ອທີ່ດິນເພື່ອຈະພັດທະນາກະສິກຳ

ໂຄງການນີ້ໄດ້ຖືກສຶກສາ ແລະ ສຳຫລວດໂດຍ ບໍລິສັດວຽງຈັນເຕັກໂນ ກໍ່ສ້າງຈຳກັດ ເຊິ່ງມີທີ່ຕັ້ງສຳນັກງານໃຫຍ່ຢູ່ທີ່ ບ້ານດົງສະຫວາດ, ເມືອງສີສັດຕະນາກ ນະຄອນຫຼວງວຽງຈັນ ໂດຍພາຍໃຕ້ການຊີ້ນ້ຳຂອງປະທານ ທ່ານ ສີສຸວັນ ແກ້ວມະນີ, ໂຄງການນີ້ໄດ້ເລີ່ມລົງມືສຳຫລວດ ຢ່າງບໍ່ເປັນທາງການໃນຕົ້ນເດືອນມັງກອນ ປີ 2012 ຫຼັງຈາກນັ້ນກໍ່ໄດ້ລົງນາມເຊັນບົດບັນທືກຄວາມເຂົ້າໃຈໃນຄັ້ງວັນທີ 15 /8/2012 ແລະ ນັບຈາກນັ້ນ ກໍ່ໄດ້ລົງມືສຶກສາຢ່າງເປັນທາງການ ເພື່ອເກັບກຳຂໍ້ມູນທຸກດ້ານເຊັ່ນ: ອຸທົກະສາດ, ພູມສາດ, ທໍລະນີສາດ ແລະ ສິ່ງແວດລ້ອມ ເພື່ອສຶກສາຄວາມເປັນໄປໄດ້ມາຂຽນເປັນບົດວິພາກເສດຖະກິດເຕັກນິກຂອງໂຄງການ ກ້າວໄປເຖິງການພັດທະນາໂຄງການໃນອານາຄົດ

ເຂື່ອນ​ໄຟ​ຟ້າ​ນ້ຳ​ຊໍ້ ຕັ້ງ​ຢູ່​ບ້ານ​ມີ​ໄຊ ເມືອງວຽງ​ທອງ ແຂວງ​ບໍ​ລິ​ຄຳ​ໄຊ ປະ​ກອບ​ດ້ວຍ 4ຮຸ້ນ​ຫລັກ​ຄື: ບໍ​ລິ​ສັດ​ວຽງ​ຈັນ​ເຕັກ​ໂນ ກໍ່​ສ້າງ​ຈຳ​ກັດ ຖື (20%), ບໍ​ລິ​ສັດ ພ​ຣີ​ໄຊ ປະ​ເທດ​ໄທ ຖື (38%), ບໍ​ລິ​ສັດ CSS ຖື​ຫຸ້ນ (38%) ແລະ ບໍ​ລິ​ສັດ V-Hydro ຖື (4%)

ການ​ກໍ້​ສ້າງ​ເຂື່ອນ​ໄຟ​ຟ້າ​ນ້ຳ​ຊໍ້ ໄດ້​ໃຫ້​ບໍ​ລິ​ສັດ ວຽງ​ຈັນ​ເຕັກ​ໂນ​ກໍ່​ສ້າງ​ຈຳ​ກັດ ເປັນ​ຜູ້​ຮັບ​ເຫມົາ​ກໍ່​ສ້າງ EPC ທັງ​ຫມົດ​ໃນ​ໂຄ​ການ ເຊິ່ງ​ໂຄງ​ການ​ດັ່ງ​ກ່າວ ໄດ້​ເລີມ​ລົງ​ມື​ກໍ່​ສ້າງ​ແຕ່ ເດືອນ 3 ປີ 2017 ເຖິງ​ເດືອນ 7 ປີ2017 ສຳ​ເລັດ​ການ​ກໍ່​ສ້າງ ອາ​ຄານ​ສິ່ງ​ອຳ​ນວຍ​ຄວາມ​ສະ​ດວກ ແລະ​ປັບ​ປຸງ​ເສັ້ນ​ທາງ​ເຂົ້າ​ເຖິງ​ໂຄ​ງ​ການ

ເຂື່ອນ​ໄຟ​ຟ້າ​ນ້ຳ​ຊໍ້ ໄດ້​ເລີມ​ລົງ​ມື​ກໍ່​ສ້າງວຽກ​ຫລັກ ນັບ​ແຕ່​ວຽກ​ດິນ ທ້າຍ​ເດືອນ7 ປີ 2017 ແລະ ສຳ​ເລັດ​ວຽກ​ດິນ ທ້າຍເດືອນ 11 ປີ 2017 ແລະ ສືບ​ຕໍ່​ວຽກ​ກໍ່​ສ້າງ​ທັງ​ຫມົດ ທ້າຍ​ເດືອນ 11 ປີ 2017 ການ​ກໍ່​ສ້າງ​ໄດ້​ດຳ​ເນີນ​ໄປ​ຕາມ​ແຜນ​ການ​ທີ່​ກຳ​ນົດ​ໄວ້​ທຸກ​ປະ​ການ ເຖິງ​ຈະ​ມີ​ອຸ​ປະ​ສັກ​ໃນ​ຊ່ວງ​ລະ​ດູ​ຝົນ​ກໍ່​ຕາມ ແຕ່​ທາງ​ທີມ​ງານ​ຂອງ​ບໍ​ລິ​ສັດ​ກໍ່​ພ້ອມ​ໃຈ​ກັນ ກໍ່​ສ້າງ ຈົນ​ໄດ້​ຕາມ​ແຜນ​ການ

ການ​ກໍ່​ສ້າງ​ເຂື່ອນ​ໄຟ​ຟ້າ​ນ້ຳ​ຊໍ້ ບ້ານ​ມີ​ໄຊ ເມືອງວຽງ​ທອງ ແຂວງ​ບໍ​ລິ​ຄຳ​ໄຊ ປະ​ກອບມ​ີ: ການ​ກໍ່​ສ້າງ​ສິ່ງ​ອຳ​ນວຍ​ຄວາມ​ສະ​ດວກ, ວຽກ​ກໍ່​ສ້າງ​ຫົວ​ງານ, ວຽກ​ກໍ່​ສ້າງ​ຄອງ​ສົ່ງ​ນ້ຳ 1300ມ, ວຽກ​ກໍ່​ສ້າງ​ອ່າງ​ພັກ​ນ້ຳ, ວຽກ​ກໍ່​ສ້າງ ແລະ​ຕິດ​ຕັ້ງ​ທໍ່​ສົ່ງ​ແຮງ​ດັນ​ສູງ 724ມ, ວຽກ​ກໍ່​ສ້າງ​ເຮືອນ​ຈັກ ວຽກ​ຕິດ​ຕັ້ງ​ເຄື່ອງ​ຈັກ​ປັ່ນ​ໄຟ​ຟ້າ ແລະ​ລະ​ບົບ​ໄຟ​ຟ້າ​ໃນ​ເຮືອນນ​ຈັກ, ວຽກ​ກໍ່​ທະ​ລຸ​ເສັ້ນ​ທາງ 3500ມ, ວຽ​ກສ້ອມ​ແປງຕາ​ຂ້າງ 22ກວ 10ກມ, ວຽກ​ຕິດ​ຕັ້ງ​ສາຍ​ລໍ່​ຟ້າ ໃສ່​ລະ​ບົບ​ໄຟ​ຟ້າ 22ກວ ຍາວ 1020ມ ແລະ​ວຽກ​ອາ​ນະ​ໄມ​ຫນ້າ​ອ່າງ ລວມ​ໄປ​ເຖິງ ວຽກ​ຮື້​ຖອນ ແລະ​ຕິດ​ຕິດ​ຕັ້​ຕາ​ຂ່າຍ 22ກວ ຄືນ​ໃຫມ່ ເຂດ​ຫນ້າ​ອ່າງ​ເກັບ​ນ້ຳ, ວຽກ​ຕິດ​ຕັ້ງ​ປະ​ຕູ​ນ້ຳ, ປະ​ຕູ​ລາຍ​ບາຍ​ຕ່າງໆ​ຕາມ​ແບບ

ເຂື່ອນ​ໄຟ​ຟ້າ​ນ້ຳ​ຊໍ້​ໄດ້​ສຳ​ເລັດ​ວຽກ​ກໍ່​ສ້າງ​ຄອງ​ສົ່ງ​ນ້ຳ​, ວຽກ​ທໍ່​ສົ່ງ​ແຮງ​ດັນ, ອ່າງ​ພັກ​ນ້ຳ, ເຮືອນ​ຈັກ ຕິດ​ຕັ້ງ​ເຄື່ອງ​ຈັກ, ທໍ່​ສົ່ງ ຫົວ​ຫງານ ແລະ​ສຳ​ເລັດ​ການ​ຕິດ​ຕັ້ງ​ປະ​ຕູ ຕາມ​ລຳ​ດັບ ທ້າຍ​ເດືອນ 11 ປີ 2018 ສຳ​ເລັດ​ການ​ທົດ​ລອງ​ຈັກ ທ້າຍ​ເດືອນ 12 ປີ 2018 ແລະ ໄດ້​ຮັບ​ຮອງ​ການ​ສຳ​ເລັດ​ວຽກ​ຄັ້ງວັນ​ທີ 27 ທັນວາ 2018 ເອກະສານສະບັບເລກທີ 2070/ພບ.ຂບຊ

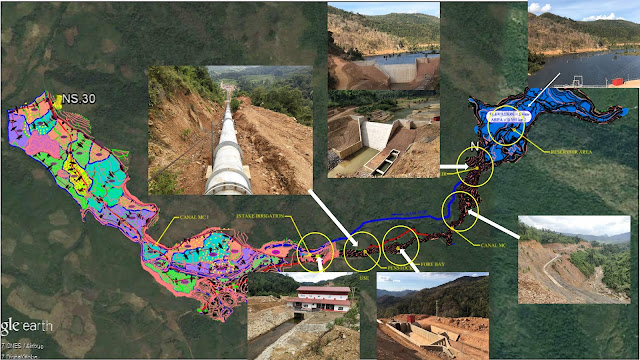

ທີ່ຕັ້ງເຂື່ອນໄຟຟ້ານ້ຳຊໍ້

ໂຄງການ ພັດທະນາ ເຂື່ອນໄຟຟ້ານໍ້າຊໍ້ ແມ່ນຕັ້ງຢູ່ ບ້ານມີໄຊ, ເມືອງວຽງທອງແຂວງບໍລິຄຳໄຊ, ຈາກແຜນທີ່ກົມແຜນທີ່ : ມາດຕາສ່ວນ 1: 100,000 ສະບັບເລກທີ່ : E 4841,42, 53,54, ນອນໃນ ຢູ່ໃນ ລະຫວ່າງເສັ້ນແວງN 18o 33 ' 58" N 18o 41 ' 35" ແລະ ນອນຢູ່ໃນລະຫວ່າງເສັ້ນຂະຫນານ

E 104o 24 '  48" 104o35 ' 02".

          ໂຄງການດັ່ງກ່າວແມ່ນຫ່າງຈາກຕົວເມືອງວຽງທອງໄປທາງທິດຕາເວັນອອກສຽງເຫນືອ ປະມານ 17 ກິໂລແມັດ ຊື່ງມີທາງເດີມ ເຂົ້າໄປຫາ ບ້ານມີໄຊ,ທີ່ຕັ້ງຂອງເຂື່ອນທິດເຫນືອຕິດກັບສາຍພູຜາຖໍ້າກິ່ງ,ທິດໃຕ້ຕິດກັບພູຜາ, ທິດຕາເວັນອອກ ຕິດກັບບ້ານ ບ້ານມີໄຊ, ທິດຕາເວັນຕົກຕິດກັບບ້ານວັງແປ້ນ ແລະ ບ້ານໄຊບົວ ທອງລາຍລະອຽດແມ່ນຢູ່ໃນແຜນທີ່ລູ່ມນີ້

ຂໍ້ມູນດ້ານເຕັກນິກຈາກບົດວິພາກເສດຖະກິດ-ເຕັກນິກ



TECHNICAL DATA AND INFORMATION

 Location:  Dam site on the Nam Sor River, a Tributary of Nam Gnom, about 6 km

                             Upstream from the confluence



 Main Hydrological Data

-       River system                                   Run-of-River

-       Grid type                                        Central Grid (Connect to EDL grid)

-       Design flows                                  3.5 m3/s(rated) and 4.8  m3/s (Maximum)

-       Gross Head                                     127.85 m

-       Catchment area                               85 km2, at the dam site, Level 522 m

-       Annual basin rainfall                      2,400 mm

-       Annual evapotranspiration            877.8 mm

-       Mean river discharge                      3.60 m3/s

-       Mean annual discharge                  113.53 x10⁶ m3



Reservoir and water level

-       Type                                                Storage

·      Water level:

-       Full supply level (FSL)                  522 m a.s.l.

-       Minimum operation level               518 m a.s.l.

-       Maximum flood level (PMF)         526 m a.s.l.



·      Reservoir

-          Surface area at an elevation 522 m a.s.l.                   11.82 ha

-          Volume at elevation 522 m a.a.l.                          0.261 x 10⁶ m3

-          Active storage (ei. 522 – 518 m a.s.l.)                  0.235 x 10⁶ m3

-          Volume below intake invert                                 0.027 x 10⁶ m3

-          Dead storage (below el. 518 m a.s.l.)                   0.027 x 10⁶ m3



Power generation

-          Head (gross, static)                                               127.85 m

-          Net head                                                                120.43 m

-          Installed capacity  in the range                             4.8 MW = (2 x 2.4 MW)

-          While firm capacity                                              0.6 - 0.9  MW

-          annual energy between                                         20 – 23 Gwh/year

Dam

-          Type                                              Backfill Concrete R.C Concrete

-          Crest elevation                              522 m a.s.l.

-          River bed elevation                       510 m a.s.l.

-          Maximum height                          14 m

-          Crest length                                   52 m (including spillway)

-          Crest width                                   14.40 m

-          Concrete volume                           6014 m³ (without power house)

-          Slopes:

              Downstream                          vertical

Slop of U/S face                   0.00

Slop of D/S face       V:H     0.80

-          Freeboard above FSL                   1.2 m



Spillway

-          Inflow flood peaks:

Q100                                     515 m³/s

Q_spill                                      485m³/s

PMF                                      2,140m³/s

-          Max. outflow                                487.3 m³/s

-          Type of gates                                Vertical sliding

-          Design head                                  5.00 m

-          Ogee crests elevation                    522 m a.s.l.

-          Width of piers                               30 m

-          Crest length                                   29.4 m

 Outlet

-          Gate size                                        1.5 x1.5 (H x W)

-          Estimate of sediment bad load      80 ton/km²/year (2,500-3,000 m³)

Headrace Channel

-          Flow rate (max)                                                    4.8m³/sec

-          Flow rate (rated)                                                   3.5m³/sec

-          Section of U canal w x h                                      2.00 m x 1.70 m

-          Bottom slope                                                        1/1000

-          Canal Length                                                        1,300 m

-          Water Depth (Q = 4.3 m³/s)                                  1.30 m

-          Water Depth (Q = 3.6 m³/s)                                  1.13 m

-          Velocity (Q = 4.3 m³/s)                                        1.66 m/s

-          Velocity(Q = 3.6 m³/s)                                         1.59 m/s

Forebay and Penstock Intake

-          Normal Operating Level                                       518.00 m

-          Crest  max                                                             518.20 m

-          Crest min                                                              516.5 m

-          Q_rated                                                                     3.50m³/sec

-          Q_max                                                                      4.8m³/sec

-          Fore bay Dimensions                                            8 m x 20m x 3m

-          Flushing Duck                                                      0.50 m x 0.83 m

-          Over flow side spillway                                        15 m



Penstock Pipe

-          Steel pipe (length)                                                800 m

-          Designed diameter                                                1.2 m

-          Thickness of rack bars                                          12 mm

-          Max design discharges                                         4.4 m³/sec

-          Height of trash rack at max EL                            2,400 mm

-          Width of trash rack                                               2,200 mm

-          Gross surface Area                                               5.28 m²

-          Velocity                                                                0.80 m/s

-          Clearance between rack bars                                75 mm

-          Angle of bars with horizontal                               66 degrees

-          Channel width                                                      1,875 mm

-          Number of rack bars                                             24.4 no

-          Approach Velocity through rack                          1.0 m/s



Power House

-          Location                                                                Ban Meexay

-          Type                                                                      surface, reinforced concrete structure

-          Dimensions                                                           10.5m x16m x23 m (H xW x L)

-          EL floor                                                                391.00  m.a.s.l

-          Number of units                                                    2

-          Turbine axis elevation                                          389.75 m a.s.l.

-          Spacing of units                                                    8.5 m

-          Tail water level:

Max tail water level (nature)                        390.35 m a.s.l.

Normal tail water level (nature)                    390.23m a.s.l.

Minimum tail water level (nature)               390.10 m a.s.l.



Power Generating Equipment

-          Turbines

Type                                                              Horizontal Francis

Rated discharge per unit                               1.75-2.40 m³/s

Rated output per unit                                    2.4 MW

Rated net head                                              120.43 m

-          Speed                                                                    750 r/min

-          Output                                                                   2190 kw

-          Generators:                                                            (Type Horizontal synchronous)

No of pole                                                    8

Output                                                         2200KVA

Frequency                                                    50 Hz

Voltage                                                        606 kv

Power factor                                                0.9

Transmission Line

-          Nominal voltage                                                   22 kV

-          Type                                                                      two overhead double circuit lines

-          Length                                                                   12  km

Internal Rate of Return, IRR

-     Energy/year                                                          20-23 Gwh/yr

-     Payback  Period   ( t )                                          10.2  year

-     Net Present Value NPV = B-C                            1,305,679   US$

-     Ration Benefit Cost , B/C                                    2.87

-     Internal Rate of Return, IRR                               11.61 %

ຂໍ້ມູນເພີ່ມເຕີມສາມາດຕິດຕໍ່ໄດ້:

1. ບົດວິພາກເສດຖະກິດ-ເຕັກນິກ Feasibility Report (FS) ພະສາລາວ  ພາສາອັງກິດ
2. ບົດສຶກສາຜົນກະທົບສິ່ງແວດລ້ອມ (IEE)
3. ບົດຄິດໄລ່ ອອກແບບເບື້ອງຕົ້ນ Basic design
4. ບົດສຶກສາ ອຸທົກະສາດ Hydrology report
5. ບົດສຶກສາ ທໍລະນີສາດ Geology Report
6. ບົດລາຍງານການສຳຫລວດພູມສາດ Tophography report
7. ແບບເບື້ອງຕົ້ນ Drawing
8. ເອກະສານປະກອບອື່ນໆ Appendix

ຂໍ້ມູນລະຽດຂ້າງເທິງ ຕິດຕໍ່ທີ່
